Платформа уравнительная консольного типа с поворотной аппарелью серии DLHHI

Цена
от 239 990 руб.
Заказать
Описание

Электрогидравлические уравнительные платформы с поворотной аппарелью консольного типа серии DLHHI являются типовыми устройствами для оборудования перегрузочных мест. Уравнительная платформа играет роль моста между полом кузова транспортного средства и уровнем грузовой площадки или иной поверхности, перекрывая пространство и компенсируя перепад высот. Использование уравнительных платформ увеличивает скорость погрузки и разгрузки, поэтому они стали неотъемлемой частью в системе транспортной логистики.



При запуске платформа поднимается, и аппарель, поворачиваясь, открывается. Платформа опускается до тех пор, пока не достигнет пола кузова автомобиля. После окончания погрузочно-разгрузочных работ платформа поднимается, аппарель опускается, и платформа возвращается в исходное положение. Платформа имеет универсальный тип монтажа.


Дизайн

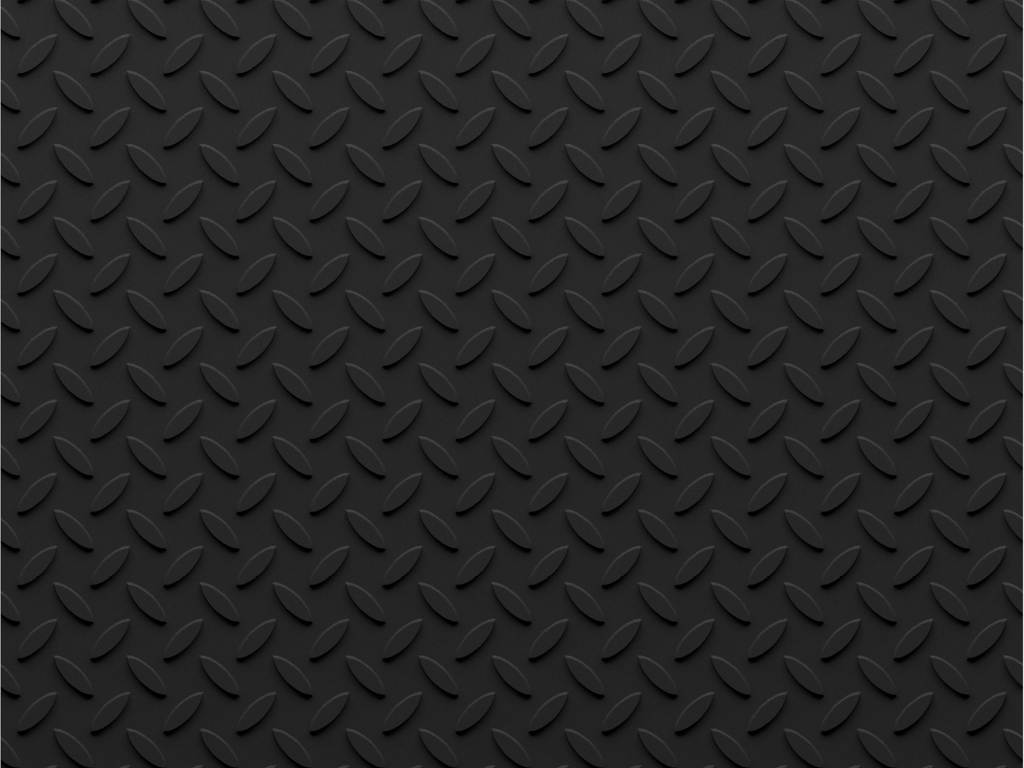

Чечевичное рифление


RAL 9005 черный               RAL 5005 синий


Таблица размеров



Параметр

Показатель

Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм 2 000 / 2 500 / 3 000 / 3 500
Длина платформы с допустимой нагрузкой 10 000 кг (100 кН)*, мм                                   2 000 / 2 500 / 3 000
Ширина уравнительной платформы, мм 1 800 / 2 000 / 2 200



Конструкция





1. Аппарель
2. Боковые шторки безопасности
3. Цилиндр аппарели
4. Подъемный цилиндр
5. Растяжка
6. Фронтальная балка
7. Гидравлический насос
8. Крышка платформы
9. Сигнальная желто-черная полоса
10. Блок управления


Подготовка строительного объекта



DLHH_pit preparation.jpg


Требования к строительному объекту
Подготовка приямка. Приямок для платформы готовится строго в соответствии с чертежами, которые предоставляет изготовитель.




Способы монтажа



 DLHHI(C)_installation_close.jpg   Монтаж в закрытый приямок
 DLHHI(C)_installation_open.jpg   Монтаж в открытый приямок



Стандартные конструктивные решения











Стандартная аппарель 400 мм. Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины.







Клинообразная аппарель. Фаска 35 мм. Целиковая, без сегментов. Используется в случаях, когда автомобиль припаркован не точно по центру дока, позволяя избежать повреждений автомобиля, а также для работы с автомобилями разной ширины.







Сегментированная аппарель. Фаска 35 мм. Исполняется с 3 сегментами. Складывание одного или двух боковых сегментов позволяет использовать платформу с автомобилями, имеющими ширину меньше стандартной. Доступна только для платформ грузоподъемностью 6 000 кг.







Аппарель без подгиба. Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины. В случае использования погрузчиков с низким и очень низким клиренсом.



Технические характеристики




Параметр

Значение

Примечание

Допустимая нагрузка, кг (кН) 6 000 (60) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм² 1,3 верхний лист 6 мм
Максимальная точечная нагрузка, Н/мм² 6,5 верхний лист 8 мм
Мощность, Вт 750 электропривод гидравлического насоса
Напряжение питания, В 380, 3 фазы
Напряжение питания, В 24 напряжение управления
Класс защиты IP IP54
Класс очистки поверхности перед окраской                                Sa 2
Толщина слоя краски не менее, мкм 60
Диапазон рабочих температур, °С от -20 до +50
Количество подъемных цилиндров, шт 1 2 (как дополнительная опция)
Рабочая жидкость Mobil DTE10 EXCEL или аналогичная


Условия эксплуатации продукции




1. Для обеспечения надежной и бесперебойной работы уравнительной платформы рекомендуется регулярно проводить ее технический осмотр и обслуживание.
2. Во время управления уравнительной платформой следите, чтобы в зоне работы не находились люди и грузы.
3. Во время работы уравнительной платформы, ворота должны быть полностью открыты.
4. Убедитесь, что автомобиль припарковался в правильном положении. При наличии риска движения автомобиля, зафиксируйте колеса при помощи стопоров колес.
5. Перед погрузкой/разгрузкой убедитесь, что аппарель по всей ширине лежит в кузове автомобиля. Минимальное расстояние захода аппарели в кузов автомобиля — 100 мм.
6. Блок управления должен располагаться таким образом, чтобы оператор всегда мог контролировать процесс погрузки/разгрузки.
7. Для стандартных погрузчиков c надувными колесами допускается использование уравнительных платформ с точечной нагрузкой 1,3 Н/мм².
8. Для погрузочной техники, имеющей высокую точечную нагрузку, такие как электрические штабелеры / перевозчики поддонов / ричтраки / сборщики заказов на полиуретановых колесах обязательно использование платформ с точечной нагрузкой 6,5 Н/мм².



Чертежи



Платформа уравнительная с поворотной аппарелью консольная серии DLHHIС.............................................................................................................

СКАЧАТЬ
Схема подготовки приямка DLHHIC (без встроенного лифта).............................................................................................................................................

СКАЧАТЬ
Схема подготовки приямка DLHHIC (с встроенным лифтом)..............................................................................................................................................

СКАЧАТЬ
Схема распределения нагрузок на приямки..........................................................................................................................................................................

СКАЧАТЬ
Схема установки бамперов BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110...............................................

СКАЧАТЬ
Схема установки бамперов BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205...................

СКАЧАТЬ
Опросный лист для замены аппарели....................................................................................................................................................................................

СКАЧАТЬ


Паспорта и сертификаты



Сертификат соответствия (перегрузочное оборудование)................................................................................................................................................

СКАЧАТЬ
Сертификат соответствия (блоки управления перегрузочных систем)...........................................................................................................................

СКАЧАТЬ
Паспорт на платформу уравнительную консольного типа с поворотной аппарелью......................................................................................................

СКАЧАТЬ


Инструкции



Платформа уравнительная консольного типа с поворотной аппарелью..........................................................................................................................

СКАЧАТЬ
Блок управления DCUH-1 для платформы уравнительной с поворотной аппарелью......................................................................................................

СКАЧАТЬ
Блок управления DCUH-2,3 для платформы уравнительной с поворотной аппарелью...................................................................................................

СКАЧАТЬ

Технологические преимущества

1

возможность использовать в закрытых приямках

2

возможность использовать в открытых приямках

3

более дешевая траспортировка
за счет меньшей высоты платформы

4

удобная регулировка по высоте

Базовая комплектация
Соединение для блока управления
Соединение для блока управления
 Уплотнитель боковой
Уплотнитель боковой
 Уравнительная платформа
Уравнительная платформа
Дополнительная комплектация
 Блок управления DCUT-1 — базовый. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Возврат в парковочное положение по удержанию кнопки. Блокировка платформы при закрытых воротах.
Блок управления DCUT-1 — базовый. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Возврат в парковочное положение по удержанию кнопки. Блокировка платформы при закрытых воротах.
 Блок управления DCUT-2 — с расширенными функциями. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Автоматический возврат в парковочное положение по однократному нажатию кнопки AUTO. Блокировка платформы при закрытых ворот
Блок управления DCUT-2 — с расширенными функциями. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Автоматический возврат в парковочное положение по однократному нажатию кнопки AUTO. Блокировка платформы при закрытых ворот
 Блок управления DCUT-3 — комплексное устройство для управления элементами перегрузочного дока. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Автоматический возврат в парковочное положение по однократному нажатию кнопки
Блок управления DCUT-3 — комплексное устройство для управления элементами перегрузочного дока. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Автоматический возврат в парковочное положение по однократному нажатию кнопки
Артикул «BRM610х250х175». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 610 х 250 х 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке
Артикул «BRM610х250х175». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 610 х 250 х 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке
Артикул «BRM600х364х110». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 600 х 364 х 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке
Артикул «BRM600х364х110». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 600 х 364 х 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке
Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя
Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя
Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450x250x100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя
Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450x250x100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя
Артикул «BS500х255х205». Построен на базе бампера 450 x 250 x 100 мм. Бампер стальной 500 х 255 х 205 мм (внешние размеры) с демпферной вставкой
Артикул «BS500х255х205». Построен на базе бампера 450 x 250 x 100 мм. Бампер стальной 500 х 255 х 205 мм (внешние размеры) с демпферной вставкой
 Светодиодный светильник с кронштейном для освещения дока.
Светодиодный светильник с кронштейном для освещения дока.
Артикул «BRC510х250х330». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 510 х 250 х 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен
Артикул «BRC510х250х330». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 510 х 250 х 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен
 Артикул «BR450x250x100». Базовый бампер резиновый 450 x 250 x 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BR450x250x100». Базовый бампер резиновый 450 x 250 x 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
 Артикул «BR250x250x100». Базовый бампер резиновый 250 х 250 х 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BR250x250x100». Базовый бампер резиновый 250 х 250 х 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
Светофор Traffic-light-LED предназначен для обеспечения безопасного движения грузового автомобиля и погрузчика в момент подъезда/отъезда и процесса погрузки. Может быть подключен к блокам управления серий DCUT-2, DCUT-3.
Светофор Traffic-light-LED предназначен для обеспечения безопасного движения грузового автомобиля и погрузчика в момент подъезда/отъезда и процесса погрузки. Может быть подключен к блокам управления серий DCUT-2, DCUT-3.
Столбики отбойные предназначены для предотвращения повреждений угловых стоек ворот при наезде автопогрузчика, устанавливаются перед ними внутри помещения. Диаметр отбойного столбика — от 100 до 159 мм.
Столбики отбойные предназначены для предотвращения повреждений угловых стоек ворот при наезде автопогрузчика, устанавливаются перед ними внутри помещения. Диаметр отбойного столбика — от 100 до 159 мм.
Ограждения устанавливаются внутри помещения, предназначены для предотвращения повреждения стен здания автопогрузчиком, обеспечивая правильное и безопасное его движение по складскому помещению и при подъезде к доку.
Ограждения устанавливаются внутри помещения, предназначены для предотвращения повреждения стен здания автопогрузчиком, обеспечивая правильное и безопасное его движение по складскому помещению и при подъезде к доку.
Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке, а также предотвращения повреждения герметизаторов и стен здания. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с колесом
Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке, а также предотвращения повреждения герметизаторов и стен здания. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с колесом
 Сенсор фотоэлектрический предназначен для взаимной блокировки платформы и секционных ворот. При закрытых воротах датчик блокирует управление платформой, чтобы избежать повреждения ворот
Сенсор фотоэлектрический предназначен для взаимной блокировки платформы и секционных ворот. При закрытых воротах датчик блокирует управление платформой, чтобы избежать повреждения ворот
 Новинка! Опция подключения к электросети при помощи стандартной вилки.
Новинка! Опция подключения к электросети при помощи стандартной вилки.
